耐火澆注料的測試指標(biāo)有多個項目，比較常見的檢測指標(biāo) 有物理指標(biāo)和化學(xué)指標(biāo)兩大類，物理指標(biāo)分別有 耐火度，荷重軟化溫度，蠕變率等，化學(xué)指標(biāo)即為理化指標(biāo)的檢測比如說 AL2O3，F(xiàn)e2O3,SiO2的數(shù)據(jù)檢測，這些檢測時我們常規(guī)檢測，在很多的時候我們做完這些測試后就以為材料的合格率已經(jīng)可以了，但是很多人會往往忽略其中的幾項物理測試的硬性指標(biāo)，這些硬性指標(biāo)有 線變化率、抗熱震性、抗渣性、抗氧化性，下面我們一一介紹這些指標(biāo)的意義。
線變化率：不定型耐火澆注料的線變化率，與定型燒成制品的重?zé)�變化是不同的，檢測方法基本相同。高溫體積穩(wěn)定性較少測定。一般測定其線變化率，分為烘干線變化化率和燒后線變化率。燒后線變化率亦稱全線變化率，因烘干線變化率較小，經(jīng)常忽略不計。
烘干線變化率系指試樣在110℃烘干一定時間后的長度不可逆變化量與烘干前其長度之比，以百分率表示。
燒后線變化率系指耐火澆注料在規(guī)定溫度下加熱一定時間后的長度不可逆變化量與加熱前其長度之比，以百分率表示。計算結(jié)果為負(fù)值，以“-”表示，稱線收縮：反之，稱為線膨脹，以“+”表示。材料的線變化率過大，對其襯體的破壞較大，易產(chǎn)生結(jié)構(gòu)剝落，降低其使用壽命。因此，應(yīng)采用外加劑等技術(shù)措施，盡量降低材料的線變化率。另外，材料的線變化也是窯爐襯體構(gòu)造處理和膨脹縫留設(shè)的依據(jù)之一。
抗熱震性：抗熱震性系指試樣抵抗溫度急劇變化作用而不破壞的能力。它又稱為急冷急熱性、溫度急變抵抗性和熱穩(wěn)定性。眾所周知，材料在使用過程中，溫度的升高或降低不可避免，使之產(chǎn)生膨脹和收縮，即產(chǎn)生熱應(yīng)力。當(dāng)熱應(yīng)力超過材料的自身結(jié)構(gòu)強度時，就發(fā)生了開裂或剝落，甚至使襯體崩潰。因此，該性能是判斷材料質(zhì)量的重要指標(biāo)，也是設(shè)計選材和使用操作的依據(jù)之一。
抗熱震性與材料的化學(xué)礦物組成、微觀結(jié)構(gòu)、物料顆粒及配制工藝、熱膨脹和熱導(dǎo)率等性能有密切的關(guān)系，與材料的組織結(jié)構(gòu)和強度也有密切的關(guān)系。例如，一般來說，材料的熱膨脹率大，抗熱震性差：熱導(dǎo)率越高，抗熱震性越好，等等。在一般情況下，與定型燒成制品相比，不定型耐火材料具有較好的抗熱震性。例如，CA-50水泥和磷酸高鋁質(zhì)耐火澆注料的抗熱震性分別為15~20次和180~220次。
抗渣性：抗渣性系指 試樣在高溫下抵抗熔渣侵蝕和沖刷作用的能力。它是衡量材料抗化學(xué)侵蝕和機械磨損的重要指標(biāo)。在熔煉爐等熱工設(shè)備中，不定形耐火材料近年來瑩瑩越來越多，因此測定其抗渣性十分必要。
抗渣性測定方法有熔鑄法、坩堝法、侵蝕法、撒渣法和回轉(zhuǎn)法等。我國規(guī)定以回轉(zhuǎn)法作為抗渣性的標(biāo)準(zhǔn)檢驗方法。

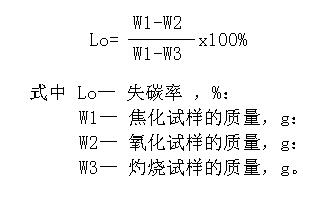

抗氧化性：抗氧化性系指在高溫下炭質(zhì)或含碳耐火材料的抗氧化能力。其量度用失碳率表示，即焦化試樣氧化失去的碳量占原碳量的百分率。計算公式如下：

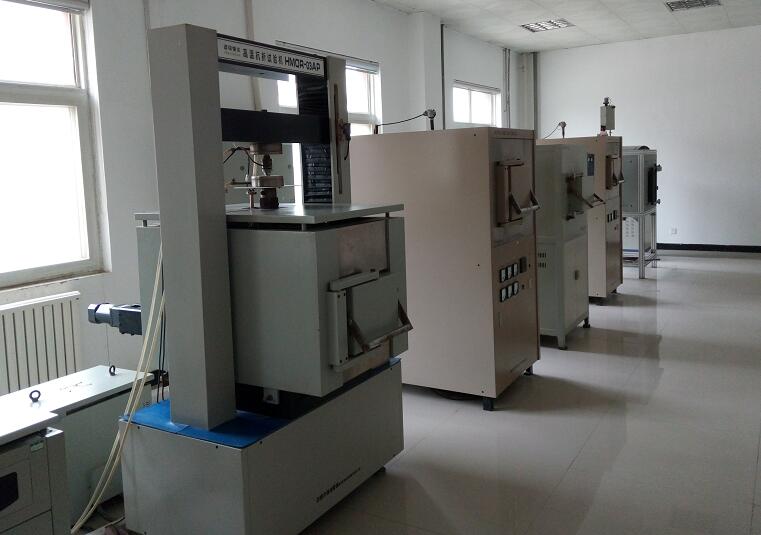

抗氧化性也可用脫碳層厚度表示，即按規(guī)定條件進(jìn)行氧化試驗后的試樣，切開截面，測定脫碳層厚度，進(jìn)行比較，確定其抗氧化性的優(yōu)劣。
