錨固件是在窯爐爐殼或支撐爐襯的鋼結(jié)構(gòu)上安裝的非金屬或金屬部件，并埋入襯體中起錨固和連接的作用，叫做錨固件。它是現(xiàn)代不定形耐火材料襯體的重要組成部分，是提高襯體使用壽命的關(guān)鍵技術(shù)措施。
錨固件分為非金屬錨固件和金屬錨固件兩大類，其中包括支撐件、止推件和錨固釘?shù)取?/FONT>
非金屬錨固件也稱為陶瓷錨固件，其主要品種有爐墻錨固磚、爐頂?shù)鯍齑u和耐火纖維襯體錨固釘?shù)取５鯍齑u也是錨固磚。
錨固磚的技術(shù)要求是強度高、熱震穩(wěn)定性好，因此，一般用粘土熟料或三級熟料作原料，經(jīng)高溫?zé)贫伞＠纾硰S高鋁質(zhì)錨固磚的化學(xué)成分為AL2O3 ≥50% 和SiO2 ≥46%。耐火度1750℃，強度3.8MPa ，1200℃線膨脹系數(shù)為5.8X10-6K-1,1450℃重?zé)�變化+0.1%，荷重軟化開始溫度1430℃。

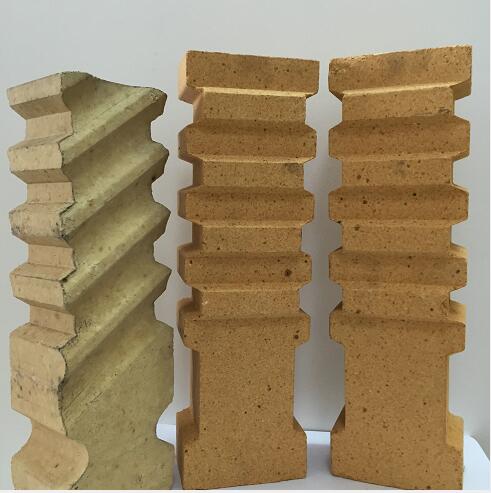

錨固磚的形狀和鏈接方式多種多樣，其尺寸也各有所別。最常用的錨固磚，見（下圖）。錨固磚長度L分貝為330、380、440和500m 厚度一般在100mm左右，主要用于耐火澆注料襯體，在耐火可塑料襯體中一般用不帶孔的形狀。
金屬錨固件一般是用普通鋼材制作的，用耐熱鋼最好，但提高了熱工設(shè)備的成本。金屬支撐件和止推件，一般是用耐熱鑄鋼鑄造的。
金屬錨固件在高溫下極易氧化，因此應(yīng)埋進襯體中，其熱端與襯體工作面的距離，依襯體厚度和使用溫度而定，一般為20~200mm。
金屬錨固件一般焊接在爐殼上，其形狀多種多樣，最常用的為Y 、V 和L 形的：支撐件和止推件也有幾種形狀，前者用于較高的爐墻中，后者則用于坡度較大的爐頂。
錨固磚的安裝孔或頸部，不得有裂紋，尺寸應(yīng)當(dāng)準確：金屬錨固件與爐殼的焊接，應(yīng)滿焊，不得有虛焊和漏掉的地方，尺寸也應(yīng)當(dāng)準確。耐火纖維襯體的陶瓷錨固釘和金屬錨固件，也有各種各樣的形狀和尺寸，起作用主要是固定耐火纖維襯體的。
