耐火噴涂料重材質的體積密度，一般>1.8g/cm3。耐火骨料和粉料普遍采用硅酸鋁質材料，臨界粒徑為10mm或5mm，顆粒組成：5~3mm，30%左右;3~1mm，約為30%；<1mm，40%左右；結合劑則用鋁酸鹽水泥和水玻璃等，另加外加劑。施工一般用于半干法或假干法進行。

　　表1為耐火噴涂料重質的主要性能。編號1為CA-50水泥高鋁質耐火噴涂料，編號2和編號3分別為CA-50水泥和水玻璃黏土質耐火噴涂料，編號4的磷酸鹽高鋁質耐火噴涂料。從表中看出，CA-50水泥噴涂料中溫強度降低，而水玻璃和磷酸鹽和磷酸鹽噴涂料隨著加熱溫度的升高而提高。熱導率約為 0.8W/(m·K)，體積密度與振動成型同品種耐火澆注料類似，略低一些。

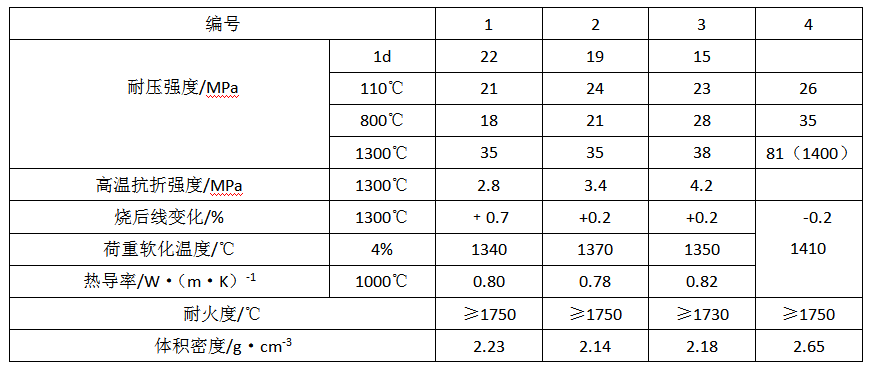

　　表1 耐火噴涂料重質材料的主要性能

　　應當指出，開發了體積密度1.8~2.1g/cm3的耐火噴涂料，也稱耐火噴涂料重質材料。該料系在重質料的基礎上摻加3%~6%的膨脹珍珠巖或5%~20%的多孔熟料配制而成的，主要用于熔煉爐及熱工設備的隔熱層上，安全可靠，效果良好。
