一：范圍
本標準規(guī)定了致密耐火澆注料抗爆裂性試驗方法的術語和定義、原理、試樣、試驗設備和程序、試驗結果及試驗報告。
二：規(guī)范性引用文件
下列文件中的條款通過本標準的引用而成文本標準的條款，凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據(jù)本標準達成協(xié)議的各方研究是否使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本使用于本標準。
YB/T 5202.1—2003 不定形耐火材料試樣制備方法 第一部分 耐火澆注料
三：安全提示
該實驗有一定的危險性。
四：術語和定義
本標準使用下列術語和定義
4.1：爆裂 耐火澆注料在快速升溫過程中，由于內部產(chǎn)生氣體無法及時排出而造成的粉碎性破壞或崩裂。
4.2：抗爆裂溫度 如果試樣在某設定下不爆裂，而在高于此溫度50℃時爆裂，則定義該設定溫度為該材料的抗爆裂溫度。
五：原理 將試樣置于設定溫度的試驗爐內，觀察試樣在快速升溫是否發(fā)生爆裂，耐火澆注料的抗爆裂性用抗爆裂溫度來度量。
六：試樣
6.1 試樣的尺寸 試樣的尺寸為50mmX50mmX50mm.
6.2 試樣的制備與養(yǎng)護按 YB/T 5202.1—2003進行
6.3 試樣的數(shù)量 在試樣的每個溫度點采用3塊平行試樣。
七：試驗設備和程序
7.1：試驗設備

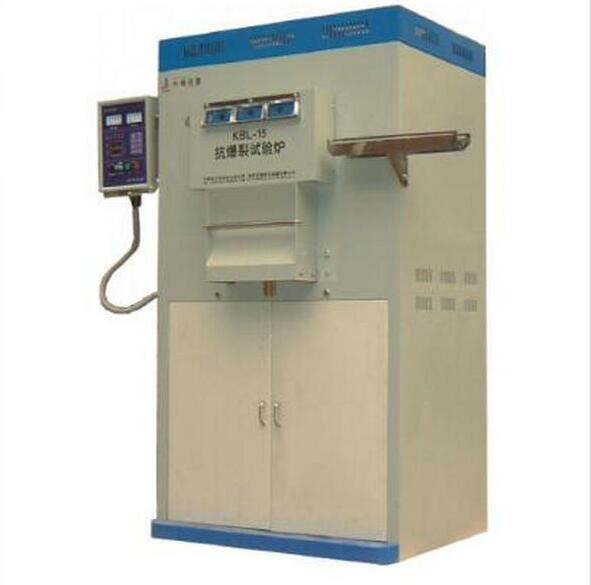

7.1.1 ：抗爆裂溫度試驗爐
7.1.1.1：使用溫度范圍為室溫至1000℃。控溫精度為±10℃。
7.1.1.2：試驗爐應能均勻升溫，升溫速度不低于5℃/min
7.1.1.3：試驗爐爐膛的長X寬X高不應小于350mmX150mmX150mm。試樣在爐內不得疊放。試樣與試樣、試樣與爐膛的間隙不應小于50mm。試驗爐應能抵抗試樣爆裂時產(chǎn)生的沖擊。
7.2：試驗程序
7.2.1：試驗爐應預先加熱到設定溫度，保溫30min
7.2.2：將脫模后的耐火澆注料成型面朝上，迅速放入設定溫度的試驗爐內，立即關閉爐門。爐溫降低應不大于40℃，10min內爐溫應恢復至設定溫度，試樣在此溫度下保溫30min。
7.2.3：觀察試樣是否爆裂。如果試樣沒有爆裂，則將爐溫升高50℃，另用一組試樣，重復7.2.2試驗。
7.2.4：同一批制取的試樣應在養(yǎng)護結束后的4h內進行試驗，否則應另行制樣，試驗過程中未入爐的試樣應置于密封的塑料袋內。
八：試驗結果
8.1：如果三個平行試樣中有一個試樣爆裂，則認為該試樣發(fā)生爆裂。
8.2：如果試樣在第一個設定溫度下爆裂，則認為試樣的抗爆裂溫度為小于該溫度。
8.3：如果試樣在設定溫度下不爆裂，而在高于此溫度50℃時爆裂，則該設定溫度即為試樣的抗爆裂溫度
8.4：如果耐火澆注料在1000℃時或在所要求的終止溫度仍未發(fā)生爆裂，則可有終止試驗，并以大于高溫度表示試樣的抗爆裂溫度。
