炭素膠泥不僅要與炭磚有很好的粘結(jié)強(qiáng)度，而且考慮在施工條件下，溫度較低，砌筑的炭磚在搗結(jié)碳素?fù)v打料時(shí)不被震動(dòng)二松動(dòng)，因而要求炭素膠泥在室溫下具有一定的粘結(jié)強(qiáng)度，為此我公司對(duì)所生產(chǎn)的炭素膠泥與國(guó)外的一種炭素膠泥同時(shí)進(jìn)行對(duì)比試驗(yàn)。

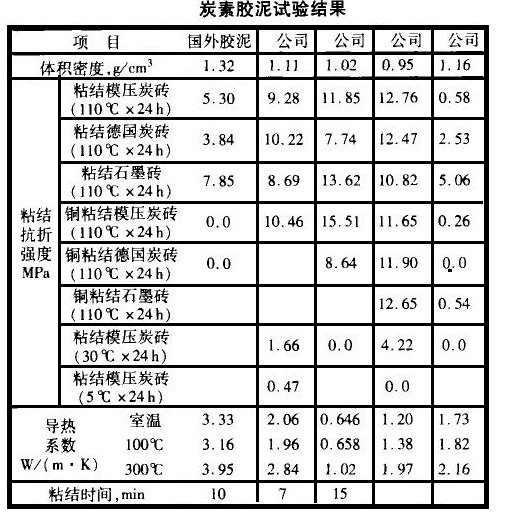

所取的炭素膠泥試樣，均在技術(shù)中心進(jìn)行粘結(jié)抗折強(qiáng)度、體積密度、導(dǎo)熱系數(shù)、粘結(jié)時(shí)間等幾項(xiàng)性能試驗(yàn)。每種炭素膠泥，分別用模壓小炭磚、德國(guó)7RDN炭磚、石墨炭磚和60mmX40mmX35mm的銅塊進(jìn)行粘結(jié)抗折試驗(yàn)，試樣粘結(jié)后在110℃X24h烘干后檢驗(yàn)抗折強(qiáng)度。另外，進(jìn)行了模壓炭磚30℃X24h和5℃X24h的粘結(jié)抗折強(qiáng)度試驗(yàn)。導(dǎo)熱系數(shù)是將炭素膠泥在紙盒中經(jīng)110℃X24h固化后切出導(dǎo)熱系數(shù)試樣，然后檢測(cè)導(dǎo)熱系數(shù)。性能檢驗(yàn)結(jié)果見(jiàn)下表1。
國(guó)外炭素膠泥和國(guó)內(nèi)炭素膠泥相比，其主要優(yōu)勢(shì)是體積密度較高，估計(jì)是其結(jié)合劑和國(guó)內(nèi)的不同，試驗(yàn)成型時(shí)試樣較致密，所以導(dǎo)熱系數(shù)稍高于國(guó)內(nèi)產(chǎn)品。我國(guó)對(duì)炭素膠泥的結(jié)合劑應(yīng)重視研究。采用了三種炭素膠泥，對(duì)模壓炭磚與銅塊粘結(jié)試驗(yàn)表明，三種膠泥在110℃X24h烘干后均有很好的粘結(jié)強(qiáng)度。在30℃X24h干燥后，僅有一種膠泥有一定的粘結(jié)強(qiáng)度。在5℃X24h下有0.47MPa的粘結(jié)強(qiáng)度，其他均無(wú)粘結(jié)強(qiáng)度
炭素膠泥的導(dǎo)熱系數(shù)：炭素膠泥由于樹(shù)脂較多，未經(jīng)高溫炭化，導(dǎo)熱系數(shù)都較低，僅1~3W/（m·K），開(kāi)發(fā)導(dǎo)熱系數(shù)較高的膠泥是碳素膠泥用哪個(gè)實(shí)現(xiàn)的性能。目前使用時(shí)應(yīng)盡可能減薄磚縫，以減少炭素膠泥對(duì)導(dǎo)熱系數(shù)的影響。

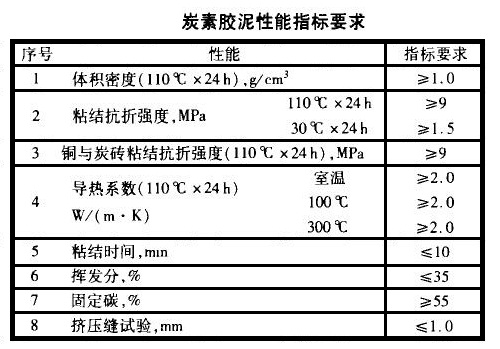

根據(jù)以上實(shí)驗(yàn)結(jié)果，確定了碳素膠泥的技術(shù)指標(biāo)見(jiàn)下表2國(guó)內(nèi)炭素膠泥的生產(chǎn)應(yīng)加強(qiáng)結(jié)合劑的研究，以提高碳素膠泥成型的致密性、體積密度、導(dǎo)熱系數(shù)。
