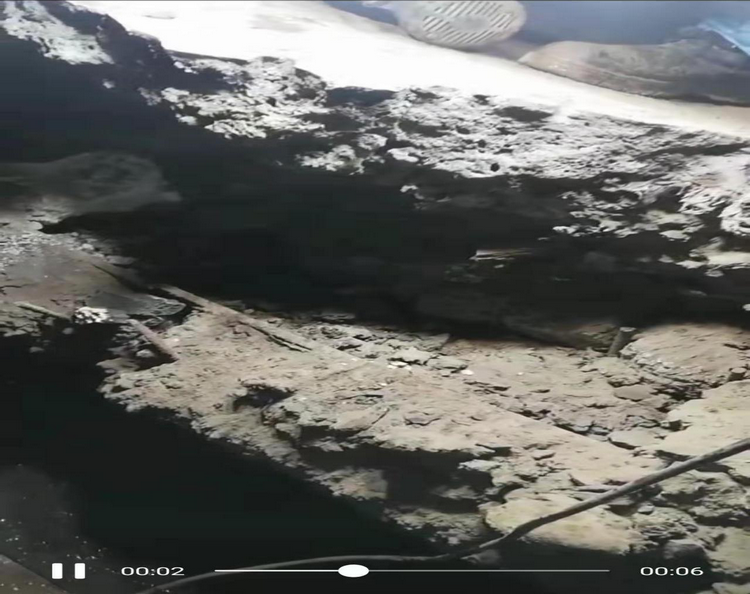

根據貴司所提供的回轉窯焚燒設備，內襯耐火澆注料的損毀照片，做簡要分析說明，貴司所采用的回轉窯焚燒爐主體尺寸為 Ø3.6×14m，δ=32mm，筒體Q235B，通過照片觀察主要損毀部位有兩處其中第一處為窯尾地方約80cm長，原使用耐火澆注料在長時間工作環境下受到所焚燒危廢物的酸性侵蝕及熱磨損以產生大面積分層剝落，脫落層已經將原焊接的錨固釘裸露在外。第二處為窯中后梁圈部位該部位通過照片觀察長時間受到廢棄物的熱應力及熱磨損已將原使用的莫來石高鋁磚沖蝕損壞造成環層掉轉脫落約50 cm部位，兩處的損毀根據相關經驗總結如下：
1：化學侵蝕性的損壞
危廢焚燒回轉窯的日常焚燒物主要多以工業和化學廢棄物甚至還會有部分的醫療廢棄物等有機廢物為主，在焚燒過程中，危廢物中多含有硫及氯等有害成分，特別是硫經過高溫氧化，會以 SO3、SO2 形式存在。一般回轉窯中危險廢物焚燒時的溫度最高可以達到 800~1300℃在高溫環境中，煙氣中的SO3、SO2 很容易和回轉窯內襯中使用的硅鋁系耐火澆注料中的SiO2及AL2O3產生溶液反應，生產低熔點的長石相共聚物這些低熔點聚合物結合的腐蝕導致耐火澆注料的結合強度嚴重喪失，沒有結合強度的耐火澆注料在物料運動摩擦帶動下，最終表面脫落，造成損毀
2：物理磨損損壞
回轉窯設備的使用在水泥、石灰等行業均有比較成熟的使用經驗，回轉窯焚燒最關鍵的因素在于能將所焚燒的物料充分燃燒做到均勻加熱而不留死角，回轉窯的在用于危廢行業近幾年也已經趨向成熟，但是由于所焚燒的物料中可能既有酸性氧化物也可能有堿性氧化物所以對內襯使用的耐火澆注料使用壽命一直還在不斷的換代中，回轉窯在生產過程中窯體是在不斷的轉動中，內襯耐火澆注料會受到來自窯內物料的兩方面物理損壞，即扭聚力的摩擦損壞和物料揚起的高空撞擊損壞，并且兩種物理磨損都是在伴有高溫下形成的。所以回轉窯內襯耐火澆注料的選用要高致密高耐磨。
3：做掛窯皮保護
回轉窯焚燒爐是一個處理固態廢物、液態廢物及輔助燃料等燃燒于一體的轉動設備，運行時，內部保持著持續高溫，加上間歇性投料而不斷進行著熱交換及高溫化學反應活動。回轉窯內部燃燒溫度不低于 850℃，而實際運行溫度更高，甚至達到 1000 ℃及以上。回轉窯旋轉一周，耐火澆注料會受到因旋轉而產生的軸向與徑向作用力，同時焚燒物料與耐火澆注料之間的直接摩擦會產生巨大的損耗；另外危險廢物一般含有酸性物質或含有堿金屬物質，其對耐火澆注料具有極大的侵蝕，甚至可與耐火澆注料發生反應而導致剝落以致脫落，進而可能導致回轉窯筒體外表面出現給高溫窯皮發紅。因此一般通過采取掛窯皮的方法給耐火材料表面掛上一層堅固的保護層既可有效的避免耐火磚直接接觸物料產生的摩擦，又可避免各類介質的侵蝕，進而延長耐火澆注料的使用壽命及運行周期。
4：建議使用耐火材料
在耐火材料系統中應用在回轉窯焚燒爐中應選用高致密抗侵蝕性耐火材料推薦使用鉻質耐火材料其原因因為 ①高溫下Cr2O3 在與一些主要耐火氧化物形成的二元系中，它們所形成的化合物熔點較高以及形成的低共熔點溫度高 再此不在一一列舉 ②Cr2O3可降低熔渣對耐火材料的潤濕性。通常高溫下的熔渣對耐火材料進行滲透然后形成變質層，當使用溫度變化劇烈時，變質層礦物發生膨脹所產生的結構應力，會致使材料內部形成裂紋，進而導致耐火材料出現結構剝落。而 Cr2O3 能有效地降低熔渣在含鉻耐火材料中的滲透并減少因此形成的結構剝落，即是對于滲透性極強的含硫和氧的熔渣也能起到同樣的作用。所以 Cr2O3 耐火材料對在用于有色冶煉渣、爐外精煉鋼渣、垃圾醫療危廢焚燒、一級玻璃熔體等窯爐具有優異的抵抗能力。
