自流澆注料是一種新型耐火材料 ,該自流料與普通澆注料相比 ,具有明顯的優勢。它不但繼承了低水泥澆注料致密度高、具有良好的耐火性能 ,抗侵蝕性能和耐磨性能等優點 ,而且施工上不需要振動設備而能夠自行流動 ,自行固化密實。同時，自流料以其優良的施工性能將廣泛地應用于其它工業窯爐 ,如加熱爐、均熱爐的整體澆注、回轉窯冷卻器及燒嘴部位等，其使用壽命與傳統澆注料相比將提高一倍。
1：自流料的流動性
自流澆注料是以混合后流動性為特征。為了評價其流動性，需要在料流臺上測量自流值。 我們用自制的儀器模擬實際施工條件測流動值。如圖 1所示。實驗方法如下: 將空圓錐模具置于平板上，然后把混合好的自流料倒入模中，待物料充滿后，把超出模上口的物料刮去，隨即垂直提起錐模，讓物料在平板上自動流動。一分鐘后，測量平板上2～3處的直徑，然后按下式計算:
自流值反映澆注料的自流性能 ,可以衡量自流料是否具有適當的施工性能和穩定的物理性能。 自流值小 ,物料流動性差 ,而且施工時達不到致密填充;自流值過大 ,物料在施工時會出現嚴重的顆粒偏析。專家認為 ,自流值應在 50～ 100%之內 ,以80%左右為最佳。
2 影響自流料流動性的因素
2.1加水量
自流澆注料對加水量特別敏感，加水量不足、自流值太小，物料不能正常流動填充，氣泡不能排出來;加水量過大，會引起骨料下沉，從而導致骨料與基質發生分離，并且水分過多會損害材料的密度和強度，以及耐侵蝕性能和耐磨性能等等。
2.2顆粒級配

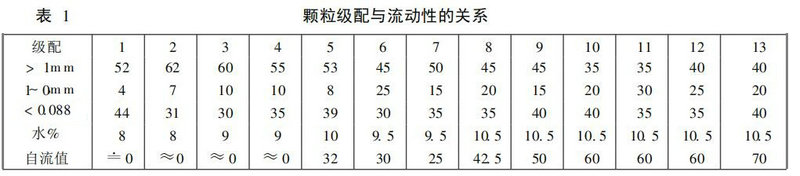

原料: (1)骨料: 特級礬土。(2)粉料: 特級礬土粉，uf-SiO2，純鋁酸鈣水泥，α-Al2 O3 微粉。 經實驗 ,得出流動性與顆粒級配的關系見表1
自流澆注料的流動性來自水泥漿，＜1mm部分多則泥漿多 ,流動性好 ,而粉料太多則需水量大，所以增加1～0mm的顆粒組分是有利的。從表1可以看出＞1mm顆粒組分大50%時，很難獲得較好的流動性，研究結果表明: 具有良好流動性的粒度構成范圍: ＞1mm 35～50% ，1～0mm 15~30% ，＜0. 088mm35～50%。
2.3 粗顆粒級配與臨界粒度

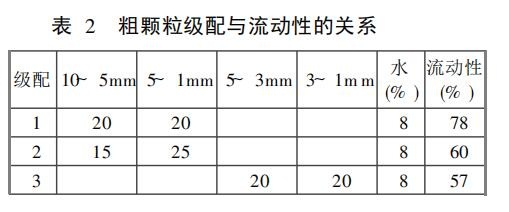

在級配:＞1mm40% , 1～0mm20%、＜0. 088mm40%的情況下，骨料中粗細配比對流動性的影響見表2。 從表2中可以看出，粗粒量大則流動性好，有人說把臨界粒度控制在5mm以下，實驗表明，結論正相反。從理論上說，＞1mm組分中顆粒越大，則比表面越小，與泥漿的接觸面積也越小，流動阻力小，則流動性好。
2.4水泥的影響
自流量隨水泥用量的增加，需水量增加，流動性變差，且對高溫強度不利。另一方面，水泥用量太少，其中溫強度偏低，所以水泥的加入量以5%左右為宜。水泥的礦物組成也會對自流料的流動性產生一定的影響。比如純鋁酸鈣水泥與礬土水泥作結合劑時，使用減水劑和分散劑的比例應作一定的調整。
2.5超細粉的影響
在低水泥澆注料中，硅微粉起著重要的作用，它對降低加水量，提高水化結合強度有好處，可以通過增加硅微粉的加入量來提高耐壓強度。但是SiO2微粉的凝聚會使流動值變差。如圖2所示。并且過多地加入SiO2微粉在高溫下SiO2 由非晶態轉變為晶態而產生膨脹 ,所以 SiO2微粉合適加入量是很重要的。SiO2 微粉質量對流動性的影響也很大 ,平均粒徑應控制在 0. 2um以下。同樣，Al2O3微粉也具有減水作用，且隨添加量的增加，使流動性下降的幅度較小。如圖3所示。同時Al2O3 微粉的平均粒度應控制在3um以下，否則會影響自流料的流動性。并且 Al2O3 微粉與硅微粉之間應有一個最佳配合比。另外，經測試，自流料中加入0. 8～1. 2‰的六偏磷酸鈉，自流料的流動值達到最佳。它既可以充當分散劑又起到減水的作用 ,且這兩種性能明顯優于三聚磷酸鈉。
