鍛造加熱爐是鍛造行業的關鍵設備，其特點是間歇式操作，溫度變化大，常在高溫和強烈的震動、裝出料機械的碰撞及氧化鐵皮的化學侵蝕等條件下工作。嚴重地損害了爐子的襯磚，縮短了爐子的使用壽命，同時也造成爐子散熱損失增大。
高強度耐火澆注料是鍛造加熱爐的良好爐襯材料，提高了爐子壽命，降低了能耗，取得了良好的經濟效果，在設計中，對室式加熱爐的爐體結構進行了整體改進，其改進步驟按照，爐頂、爐墻、爐底、膨脹縫的預留等進行。
（1）爐頂
爐頂為復合式平爐頂，爐頂內均勻埋設了48塊高鋁質吊掛錨固磚，磚長460mm，錨固磚與耐火澆注料形成整體，澆筑層厚300mm。爐頂采用金屬吊掛結構，吊掛螺栓與金屬吊掛粱連接，吊鉤受力調整均勻，保持整體受力，處于懸掛自由狀態。爐頂上表面覆蓋一層70mm厚耐火纖維，增強爐子保溫性能。
（2）爐墻

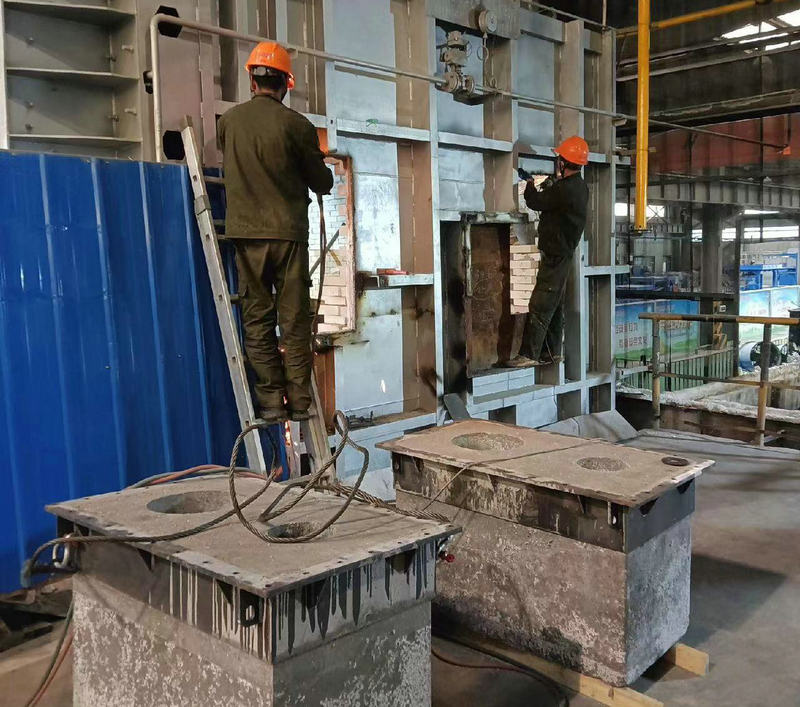

爐墻為復合式，爐墻四周加了δ=8mm的鋼板，鋼板里側貼了40mm厚的耐火纖維，耐火纖維的里側砌了114mm的輕質耐火磚，內襯用高強耐火澆注料整體澆注，澆注層厚300mm。燒嘴孔在澆注時預留，待澆注料凝固后將燒磚磚嵌入，燒嘴磚與澆注料之間的間隙用細粉料填實，爐墻一次性澆注。與磚砌爐墻相比，抗沖擊、保溫效果好，減少散熱損失，節約能源。（3）爐底
為了提高爐底耐磨性，采用了鋼纖維增強澆注料，整體澆注成坑面。爐底工作層厚280mm，下面平鋪210mm厚耐火粘土磚和輕質耐火粘土磚，在承受溫度較低的部位砌筑了部分粘土 磚，直至地平面。每個室留了3個煙道孔與總煙道相通，煙道均采用耐火粘磚砌筑。
（4）爐頂與爐墻的銜接
爐墻不承受爐頂重量，兩者間有20mm間隙，以便爐墻受熱膨脹。為了防止火焰從爐墻與爐頂接茬處竄出，兩者最少搭接150mm，爐頂側面砌筑黏土磚隔離火焰，同時在其上面用粘土磚濕砌，并封蓋住爐頂澆注料與耐火黏土磚和耐火纖維填充料之間的縫隙，以防跑火。
（5）膨脹縫留設
在爐墻四角、中間隔墻中心處和隔墻與前后接茬處各留一條膨脹縫，膨脹縫寬3~4mm，用可燃型瓦楞板做填充材料，爐頂本身沒有留設膨脹縫。爐頂工作層四周貼鋪20mm的耐火纖維，代替膨脹縫。
（6）施工
高強度耐火澆注料的施工不同于普通耐火澆注料。因此必須按照有關規定進行精心施工，在安裝模板之前先安裝燒嘴、支煙道和爐門口的胎膜，然后支設爐墻模板，孔洞胎膜與爐墻模板連接。爐頂模板待打完爐底澆注料有一定強度后支設，支設完畢，再吊掛錨固磚，錨固磚下端與模板間隙為0~5mm模板支撐要牢固，不得松動。高強度耐火澆注料是成品料，由強制式攪拌機攪拌均勻后方可澆注。料裝入攪拌機干混1min后，外加6.5%~7.2%的水，再濕混3~4min，即可出料。從攪拌機倒出的拌合料，必須在30min內用完
