磷酸鹽結(jié)合高鋁磚是以致密的高鋁礬土熟料為主要原料，磷酸溶液或磷酸鋁溶液為結(jié)合劑，經(jīng)半干法機(jī)壓成型后，于400~600℃熱處理而制成化學(xué)結(jié)合耐火制品。它屬于免燒磚，為避免在高溫使用過程中制品收縮較大，配料中一般需要引入加熱膨脹性原料，如藍(lán)晶石、硅線石、葉蠟石、硅石等。與陶瓷結(jié)合的燒成高鋁磚相比，其抗剝落性更好，但其荷重軟化溫度較低，抗侵蝕性較差，因此需加入少量的電熔剛玉、莫來石等，以強(qiáng)化基質(zhì)。
產(chǎn)品工藝: 磷酸鹽結(jié)合高鋁磚是用磷酸溶液或磷酸鋁溶液(磷酸二氫鋁、PA—80膠等)為結(jié)合劑，用鋁礬土熟料為集料，機(jī)壓成型，經(jīng)500—600C溫度處理所制得的化學(xué)結(jié)合高鋁耐火磚制品。

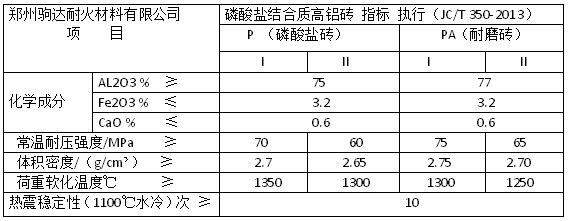

適用范圍: 磷酸鹽結(jié)合高鋁磚應(yīng)用領(lǐng)域有：鍋爐、電爐頂、水泥回轉(zhuǎn)窯過渡帶、冷卻帶及水泥立窯高溫帶等。
