高純度鉻剛玉質和鉻鎂剛玉質耐火澆注料經過精心配制、振動成型、低溫和高溫處理后，制成的透氣磚和水口磚等產品，在鋼包等熱工設備上廣泛應用，獲得良好的社會經濟效益。
不定形耐火材料發展到今天，走向定型化的道路，就是指透氣磚等產品，稱為不定形耐火材料定型化。眾所周知，透氣磚的透氣孔是采用極細的耐熱鋼管或合理的顆粒級配獲得的，采用昂貴的等靜壓設備成型和高溫燒成的，因此成本較高，價格較貴：用高純度鉻（鎂）剛玉質耐火澆注料作透氣磚及水口磚等，其透氣孔是用可燃物做成的，采用普通振動臺（棒）成型和高溫燒成的，故許多不定型耐火材料廠家都具備生產條件，生產成本低，既降低了產品價格。
應當指出，在大中型鋼包上應用的高技術和高性能耐火澆注料，也屬于高純度耐火澆注料范疇。
高純度剛玉質耐火澆注料在大中型超高功率電爐蓋三角區和LF精煉鋼包包蓋等處應用，其使用壽命相當或超過進口料的水平，節約了外匯，也方便了用戶。
下表為高純度剛玉質耐火澆注料的性能。表中編號1~編號3采用電熔白剛玉作耐火骨料及部分粉料：編號4和編號5分別采用板狀剛玉和致密剛玉作耐火骨料，用致密剛玉做部分粉料：編號6采用特級礬土熟料和電熔白剛玉作耐火骨料，用白剛玉作部分分了。耐火粉料中均添加適量的α-AL2O3和SiO2超微粉：編號1用CA-80水泥做結合劑，其余編號料用CA-70水泥做結合劑。同時，均添加分散劑和減水劑。該類水泥一般易速凝，影響施工性。一有此情況，應添加草酸和檸檬酸鈉燈緩凝劑，以保證澆注料的流動性和密實性。從表中看出，AL2O3和CaO的總含量出編號4和編號6外都大于95%，高的達98.7%，說明該料是高純度的。同時，體積密度大，強度高，但1500℃或1600℃燒后線變化除編號3和編號4外，均呈收縮狀態。

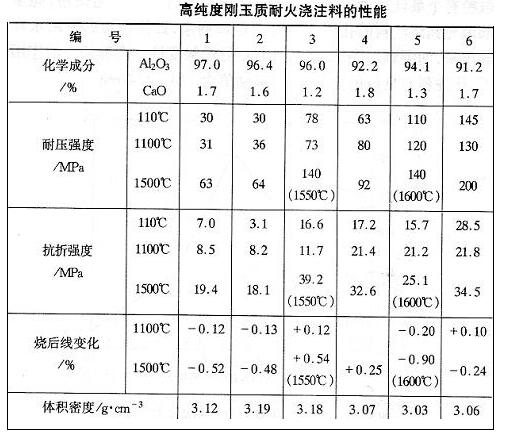

（表）高純度剛玉質耐火澆注料性能
