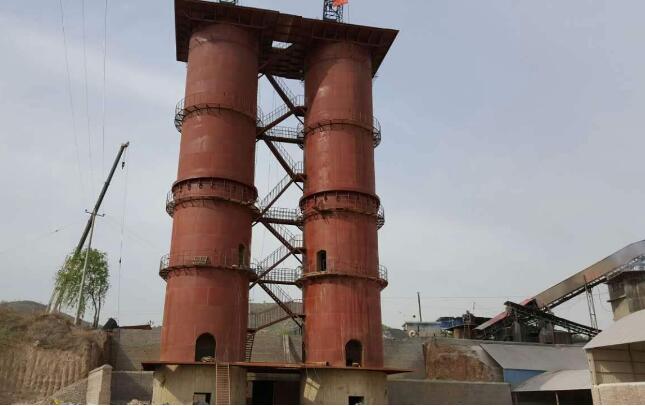

為了提高豎窯窯襯的壽命，設(shè)計(jì)的新型窯襯是在沒(méi)有提高大修造價(jià)，沒(méi)有更新高檔材質(zhì)的情況下，只是改變了24米高白灰窯耐火磚體的砌筑方法，使得新的設(shè)計(jì)爐襯得到的生產(chǎn)的實(shí)踐證明。
一、內(nèi)襯改造設(shè)計(jì)
首先針對(duì)24米高的砌體，應(yīng)著眼整體性和牢固性，因此設(shè)計(jì)中將內(nèi)襯由過(guò)去的分層結(jié)構(gòu)高為整體相互交砌結(jié)構(gòu)。整座要的內(nèi)襯厚577mm全部采用咬砌的結(jié)構(gòu)形式。達(dá)到了砌體牢固的筒形結(jié)構(gòu)性。
耐火材料除中部高溫段采用一級(jí)高鋁磚外（7850mm102層），上下部全部采用三級(jí)高鋁磚耐火材料，這樣材質(zhì)沒(méi)有提高，大修造價(jià)就不會(huì)增加。
在砌筑質(zhì)量方面是按工業(yè)爐砌筑工程及驗(yàn)收規(guī)范進(jìn)行的，泥料采用YB396NF一40火泥砌筑外，其余耐火磚采用磷酸鹽泥漿，高鋁磚砌筑也采用磷酸鹽泥漿。
二、砌筑方法的改進(jìn)
砌筑方法的改進(jìn)主要是將內(nèi)襯577mm厚由過(guò)去的雙環(huán)分層砌筑改成全部咬砌結(jié)構(gòu)，體內(nèi)襯筒體形成牢固的獨(dú)立整體形式，中部采用高鋁質(zhì)耐火材料是提高高溫區(qū)的強(qiáng)度，相應(yīng)地提高全窯的壽命。
由于下錐體損壞不嚴(yán)重，因此讓然采用原結(jié)構(gòu)，共22層。外側(cè)用高爐渣夯實(shí)，上部砌三級(jí)高鋁磚，磚縫二毫米以?xún)?nèi)，咬砌要求無(wú)通縫，外側(cè)紅磚或三級(jí)高鋁磚每砌1000mm高伸出一層磚到鐵皮。使保溫材料不竄動(dòng)，在冷卻段以上，外層保溫采用低溫硅酸鋁纖維氈，不僅提高了保溫效果，也增加了窯內(nèi)的氣密性。整個(gè)砌體所采用的耐火材料沒(méi)有特型或異型磚，材質(zhì)也沒(méi)有增加新品種，但結(jié)構(gòu)的整體性和嚴(yán)密性卻有很大增強(qiáng)。高溫段外層采用硅酸鋁纖維氈保溫75厚mm不僅保溫效果好，而且增加了氣密性。過(guò)去老窯生產(chǎn)后期外部鋼里溫度有100多度，有的局部燒紅，而新窯生產(chǎn)后期窯外鋼里溫度僅比環(huán)溫高20~30℃，減少了大量的散熱損失。
三、破損分析
由新型砌筑結(jié)構(gòu)的改動(dòng)后，進(jìn)行的砌筑，在生產(chǎn)投入后長(zhǎng)達(dá)48個(gè)月沒(méi)有出現(xiàn)大片耐火磚脫落情況，而過(guò)去的豎窯耐火磚在砌筑后一年多的時(shí)間內(nèi)就出現(xiàn)成片脫落的現(xiàn)象發(fā)生，這也是新型結(jié)構(gòu)的豎窯比原來(lái)的砌筑方法使用壽命長(zhǎng)的原因，
磨損是破損的另外一方面原因，新窯停窯后磨損最嚴(yán)重的是高溫區(qū)，標(biāo)高由7.0到15.2米間，平均厚度最薄的地方是標(biāo)高8米處為163.13mm，此處最薄內(nèi)襯剩40mm，從磨損情況看高溫區(qū)磨損最嚴(yán)重的部位均為爐門(mén)對(duì)側(cè)，可見(jiàn)爐門(mén)吸入冷風(fēng)對(duì)窯內(nèi)溫度分布、窯體的損壞及白灰的產(chǎn)量都有很大的影響。在改造應(yīng)考慮窯門(mén)密封問(wèn)題。
四、結(jié)論
白灰豎窯內(nèi)襯改造后壽命有很大提高，取得較大的經(jīng)濟(jì)效益。這是在沒(méi)有提高內(nèi)襯材質(zhì)的情況下，只是改進(jìn)了內(nèi)襯結(jié)構(gòu)的砌筑方法，便能達(dá)到四年以上的壽命，目前為了從提高CO2的利用，節(jié)約能源，應(yīng)從提高煅燒白灰的質(zhì)量等方面采用新式節(jié)能型白灰窯是白灰行業(yè)的發(fā)展方向。
