耐火磚。用耐火黏土或其他耐火原料燒制成的耐火材料。淡黃色或帶褐色。主要用于砌冶煉爐，能耐1580℃—1770℃的高溫。具有一定形狀和尺寸的耐火材料。按制備工藝方法來劃分可分為燒成磚、不燒磚、電熔磚（熔鑄磚）、耐火隔熱磚；按形狀和尺寸可分為標準型磚、普通磚、特異型磚等。可用作建筑窯爐和各種熱工設備的高溫建筑材料和結構材料，并在高溫下能經受各種物理化學變化和機械作用。例如耐火粘土磚、高鋁磚、硅磚、鎂磚等
根據耐火磚成分的不同，其可以分為五大類，即：硅鋁系耐火磚、堿性系列耐火磚、含碳耐火磚、含鋯耐火磚、隔熱耐火磚。任何爐子并不是只用一種耐火磚而砌筑而成的，需要各個不同耐火磚的相互搭配使用。
耐火磚是冶金、水泥、陶瓷及玻璃等工業的重要筑爐材料。耐火磚的好壞不僅關系窯爐設備的壽命，而且對這些工業產品的質量也有很大考究。雖然現在很多的耐火磚廠家在生產耐火磚技術和原料的配制上都有了很大的技術進步但是，目前仍有一些耐火磚廠家的生產的產品質量不夠好，應采取措施迅速改進。

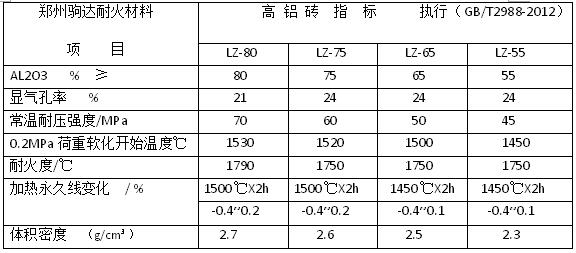

耐火磚的質量好壞，可以從耐火度、荷重軟化溫度、常溫耐壓強度、殘余線收縮和氣孔率等主要指標進行鑒定，影響這些指標的因素很多，下面做簡單說明。
1.耐火度：耐火度就是耐火磚在使用過程中能抵抗高溫而不融化的性質，是評定質量的重要指標之一。如果耐火度不高，在使用過程中由于長時間受高溫作用，磚內部便會產生大量液相，致使全部砌體因熔化而破壞。耐火度的高低取決于原料的化學礦物成分、原料的顆粒組成及業液相的粘度等。
2.荷重軟化溫度：荷重軟化溫度關系窯爐在高溫下的結構強度，一般采用耐火磚在每平方公分2公斤靜止負荷作用下所引起的一定數量變形的溫度表示。玻璃相少、結晶形成網狀結構和氣孔率小的磚、荷重軟化溫度較高。
3.常溫耐壓強度：表示耐火磚的結構強度和承擔靜止負荷的能力：對磚抵抗沖擊作用和摩擦作用有很大關系。耐壓強度取決于制品的密度、原料成分和燒結程度等因素。
4：氣孔率：氣孔率與抗渣侵蝕性有很大關系。抗渣侵蝕性主要取決于耐火材料的化學性質（酸性，堿性，中性）。粘土磚屬于偏酸性耐火材料，提高AL2O3含量能增加對酸性和堿性熔渣的侵蝕抵抗性。同樣化學性質的材料由于氣孔率大，會增加磚料與熔渣的接觸面積，使熔渣借助于氣孔向磚體內部滲透，抗渣侵蝕性降低。氣孔率大小取決于粒料的顆粒組成、堆積密度和同品的燒結程度等因素。
5：殘余線收縮：殘余線收縮時耐火材料在高溫下的體積固定性。磚在使用過程中由于長期受熱，磚還進一步燒結，體積產生收縮，造成爐體裂縫合變形。為了減少殘余收縮，制品應在足夠的溫度下燒成。
