豎爐導風墻專用異型磚，屬冶金鋼鐵系統豎爐球團專業，其特征是用中心有通孔的整體耐火磚替代原有的標準耐火磚來砌筑豎爐導風墻。砌筑成的導風墻磚縫少、穩定性好(提高6.8倍)，導風墻壽命長(提高2〜3倍，大于24個月)，減少停爐時間，一年可多產球團1~2萬噸，勞動生產率、經濟效益大為提高。

1、 一種堅爐導風墻專用異型磚，其特征在于該異型磚的結構為中心有通孔的整體對火磚。

2、 一種如權利要求1所述的異型磚，其特征在于整體對耐火火的外側面及上、下表希有凹糟、凸起。

堅爐導風墻專用異型磚，屬機械工程中堅爐及所用配件類，具體涉及一種冶金鋼鐵系統堅爐球困專業中導成墻的專用異型磚。

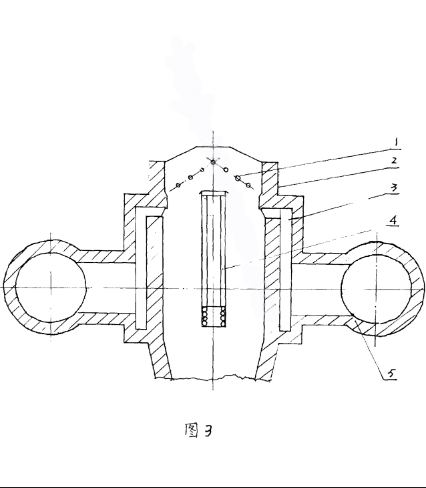

目前，在國內冶金鋼鐵系統堅爐球困中的導風墻均采用標準對火磚堆腳而成，如附圖3中的4所示，附圖3為堅爐剖面結構示意簡圖(上部)，圖中1一干燥床，2—堅爐外殼，3—火道，4一導墻(即前面所指導風墻)，5—熱風爐。由于現有的導風墻4均由若干標準耐火轉堆砌而成，故導風墻磚縫多，穩定性差，壽命也較短(一般小于9個月)，嚴重影響堅爐的作業率，制約勞動生產率、經濟效益的提高。

本實用新型的目的就是為克服上述缺陷而設計的一種替代原有標準耐火磚、砌成后的導風墻4穩定性好、壽命長、作業率高的堅爐導風墻專用異型磚。

本實用新型的主要技術方案是：該專用異型轉的結構特征為中心有通孔的整體對火磚。具體地說就是用若干中心有通孔的整體耐火轉替代原有的標準耐火磚來徹筑成堅爐導風墻。為了提高堆砌時的方便性、準確性及成墻后的穩定性，可在每塊異型轉的外側面、上、下表面做出在砌筑時可相互咬合的凹槽、凸起。

下面結合本實用新型的實施例對該專用異型磚的結構特征加以詳細描述。

本實用新型實旅例的結構如附圏1、附圖2所示。

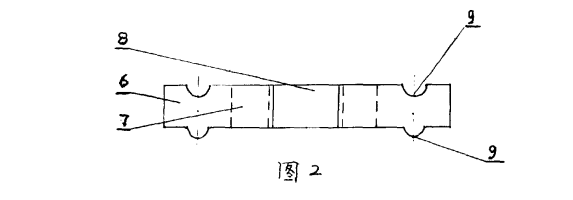

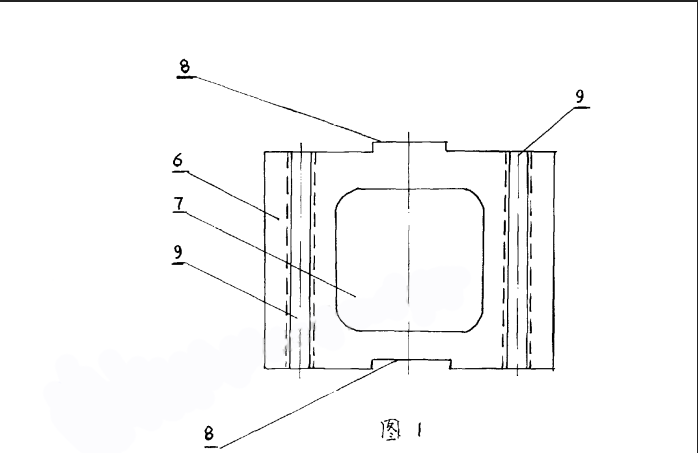

附圖1為豎爐導風墻專用異型磚的俯視簡圖，附圖2為堅爐導風墻專用異型辟的正視簡圖。

圖1、2中，6—專用異型耐火磚的整體，7-異型磚整體6上的中心通孔，8—異型磚整體6外側面的凹槽、凸起，9—異型磚整體6上、下表面的凹槽、凸起。本實例在使用時可由數個專用異型磚的整休6通過其外側面的凹糟、凸起8相亙咬合物成導風 墻4 (附圖3中)的一層，再由若干專用異型磚的整體6通過其上、下表面的凹槽、凸起相互4合砌成導風墻4 (附圖3中)的若干層，這樣就徹筑成有數個導風孔的堅爐導風墻。

采用本實用新型的專用異型磚砌筑的導風墻，減少了磚縫的數量，消除了磚體的內應力，增加了導風墻的穩定性(比原來提高6.8倍)，大大提高導風墻的使用壽命(比原來提高2〜3倍，一般大于24月)，減少停爐時間，提高勞動生產率，一年可多產球因1 到2萬經濟效益大為提高。
