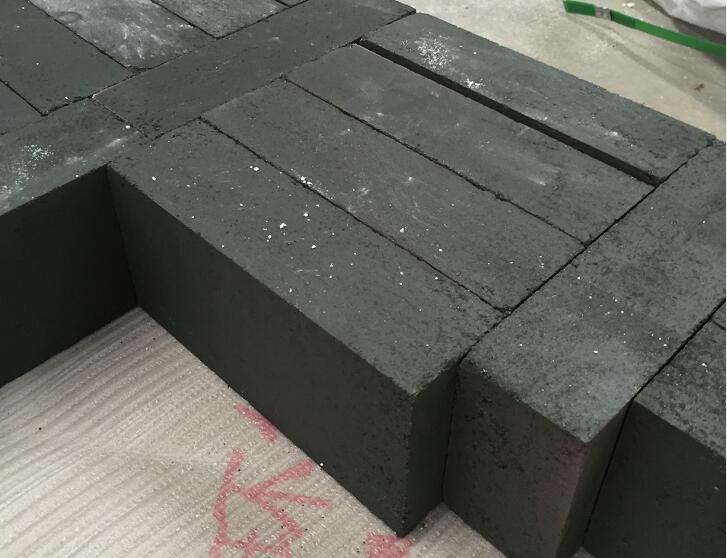

致密氧化鉻磚，制品主要成分為Cr203，其質(zhì)量分數(shù)一般在90％以上。由于純氧化鉻材料很難燒結(jié)，因此必須引入燒結(jié)助劑TiO或根據(jù)需要添加少量Zr02。
主成分Cr203，賦予致密Cr203，制品優(yōu)良的抗侵蝕性能，可廣泛用于與玻璃液接觸的高侵蝕區(qū)，其主要原因可能有以下幾點1：Cr203在玻璃液中溶解度極低；2高含量Cr203燒結(jié)體與玻璃液接觸角大，潤濕性差；3：Cr203溶解到渣中增加了渣液黏度，而高黏度渣則成為耐火材料保護層，能有效降低侵蝕速率。TiO的加入主要起促進Cr203，燒結(jié)的作用。Cr—0體系中高揮發(fā)性物質(zhì)的存在決定了致密Cr203制品燒結(jié)時對氧分壓的密切關(guān)聯(lián)性。對于“純”氧化鉻材料而言，只有達到反應方程4/3Cr(s)+02(g)一2/3Cr20，(s)的平衡氧分壓時，Cr203穩(wěn)定存在，Cr203才能實現(xiàn)致密化燒結(jié)。研究認為，Ti4+的離子半徑(0．068 rim)與Cr3+的(0．069 am)很接近，Ti4+很容易進入Cr203，晶格內(nèi)并置換cr3+，置換產(chǎn)生晶格缺陷及伴隨發(fā)生的晶格畸變,有利于Cr203，燒結(jié)；添加 Tio2后，在較高氧分壓下就可使氧化鉻材料燒結(jié)。同時，TiO2對無堿玻璃液具有良好的相容性，不會產(chǎn)生結(jié)石和氣泡，因而不影響池窯拉絲的連續(xù)作業(yè)。因此，在生產(chǎn)致密Cr203，制品時，普遍采用TiO2：作為添加劑，加入量(硼)一般為3％一4％，過多易形成鈦鉻化合物Cr2Tin-2 O2n-1 （3＜n＜5）
在致密氧化鉻磚，制品中加入m—ZrO2：微粉主要起提高抗熱震性的作用。這是利用氧化鋯和氧化鉻基質(zhì)之間的熱膨脹系數(shù)差異和m—ZrO：相變增韌原理，使制品在加熱和冷卻過程中產(chǎn)生顯微裂紋，以阻止制品在使用過程因熱應力和機械應力作用引起的裂紋擴展，起緩沖應力的作用；同時，m-ZrO2：在燒結(jié)過程中不與Cr203，反應，并位于Cr203，晶粒邊界，阻止了晶界遷移。有利于氣孔排除，從而起到促進燒結(jié)的作用。
