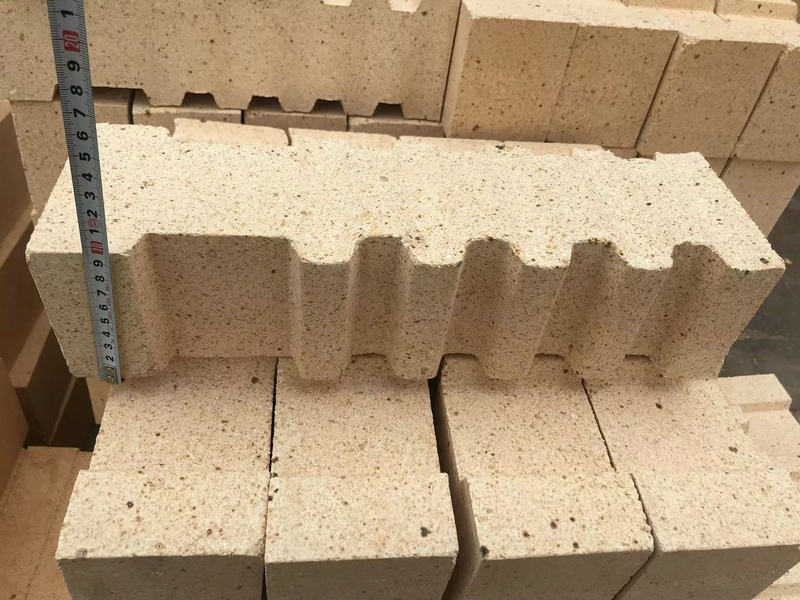

錨固磚又稱吊掛磚和錨固件、錨固磚是新型涉及一種工業爐用的牽引磚或拉力磚，特別是涉及到鍛造行業工業爐頂用的錨固磚，外形為長方體，主體外觀分為三部分上部頂頭部位，中間卡脖，下面拉筋三個部位，中間卡脖部位就是用來安裝吊掛鉤的地方，將吊鉤制作成“門”字外形然后對卡，把錨固磚的中間地方卡住后吊掛在工字鋼上面。還有一種方式為掛孔錨固磚，在磚的頂頭部位有個直徑約20mm的孔，然后將螺絲制作成L外形，一端穿過孔再上緊螺母，另一端吊掛在工字鋼上面也是把螺母上緊。在當前工業用錨固磚的外形來看，分為多種多樣但是最終目的都是一樣的，即是將作為爐頂耐火澆注料的拉力支撐體，以保障大面積澆筑時候的牢固性和高強度的穩固性。
爐頂中錨固磚的吊掛間距為400~500mm，橫向取500mm，縱向取400mm，施工時，澆注料內表面與錨固磚頂頭表面盡量保持在同一垂直面上。吊掛尺寸也可以根據重力點部位來適當調整。爐頂吊掛時多是采用整體澆注的方式或使用耐火可塑料搗打。爐頂的形式分為平頂和拱頂，拱頂一般采用耐火澆注料，平頂可以采用耐火可塑料，無論是采取那中澆注方式，錨固磚都應該設置不同的膨脹縫，不應直接干法澆注不預留任何膨脹縫，錨固磚采用的生產原料一般是鋁硅系材質的產品，在一定溫度下SiO2石英殘余結晶會發生一定量的膨脹，常用的預留膨脹縫的方式即是在錨固磚外表面涂抹黑色瀝青漆。
錨固磚在使用中常見的問題就是斷裂，斷裂的原因與三方面應力有著直接的關系，第一拉伸強度，第二耐壓強度，第三剪切應力。最常見的則是使用過程中除重力造成的拉應力之外，還承受著較大的剪切應力。由于上層未埋入澆注料的部位與下層埋入部位的溫度有著較大的差異，受熱后的物理膨脹量也有較大差異，使用中層間會發生溫差剪切力，剪切力的大小與溫差變化后導致錨固磚所產生的膨脹系數有關。
從生產方面考慮錨固磚：一是耐火度，二是抗拉強度。耐火度一般不會成問題，最重要的是抗拉強度我們目前最注意的是磚的冷態抗拉強度。因為整個爐頂重量都懸掛在吊掛磚上部的卡脖處，此處常處于低溫，因此只要磚的常溫強度足夠此處即不會發生斷裂而如果常溫強度不足則會發生所謂的。
吊掛磚的材質及其在不同溫度下的強度特征，燒結耐火制品的強度主要來自耐火材料內粒子之間的陶瓷結合。這種陶瓷結臺程度越高，則其強度也就越高，高鋁耐火制品的陶瓷結合主要是液相燒結的結果即高溫下耐火材料中形成液相促進顆粒間的黏結及物質遷移。形成的液相量越多。則燒結強度會越好，冷態時表現出的強度也就越高。但冷態強度與熱態強度往往 是矛盾的。高溫液相量多雖然促進燒結，低溫強度高，但高溫使用時，這大量液相又會重新 出現，高溫強度就會下降。高溫液相量越多，則高溫強度越低。
