耐火材料中應(yīng)用紅柱石主要是利用紅柱石在高溫下的莫來石化作用。主要體現(xiàn)在一下幾個方面：
1、紅柱石在高溫下生成莫來石過程中的體積膨脹，能有效的抵消高溫下的燒結(jié)收縮，從而使制品體積穩(wěn)定。利用紅柱石高溫下的膨脹效應(yīng)來調(diào)整燒成收縮對保證制品尺寸精度及提高成品率十分有效。
2、提高耐火材料制品的熱震穩(wěn)定性。一般認(rèn)為有兩種原因：其一，添加的紅柱石高溫下化為莫來石，提高了莫來石含量，同時針柱狀莫來石形成的交織結(jié)構(gòu)對熱震穩(wěn)定性有利；其二，紅柱石未完全莫來石化，形成多項(xiàng)復(fù)合材料結(jié)構(gòu)，利于各礦物膨脹系數(shù)的失配而提高熱震穩(wěn)定性。紅柱石被廣泛應(yīng)用于莫來石、莫來石—堇青石窯具的生產(chǎn)，用以提高其熱震穩(wěn)定性。
3、在基質(zhì)中加入紅柱石，高溫下紅柱石莫來石化后，基質(zhì)形成針織狀莫來石相互交織的網(wǎng)絡(luò)顯微結(jié)構(gòu)，改善了基質(zhì)的礦物組成和顯微結(jié)構(gòu)，能提高制品的荷重軟化溫度和抗蠕變性能。
綜上所述，紅柱石應(yīng)用于耐火材料，其作用主要是改善耐火材料性能。目前，應(yīng)用紅柱石的主要的耐火材料產(chǎn)品類別有有：合成莫來石、用于低蠕變磚、陶瓷窯具以及不定型材料等。
添加紅柱石提高耐火材料性能，應(yīng)注意以下幾點(diǎn)：一是盡量選用純度高、雜質(zhì)含量低的精礦；二要合理選擇、控制精礦的粒度及加入量；三是確定合理的制品燒成溫度與保溫時間。
1、紅柱石用于不定型耐火材料
目前紅柱石在不定型耐火材料中的應(yīng)用十分廣泛，其目的在于利用紅柱石在高溫下由于其莫來石化而產(chǎn)生的體積膨脹，來補(bǔ)償不定型耐火材料在高溫下的收縮，防止產(chǎn)生結(jié)構(gòu)剝落。能延長不定型耐火材料的使用壽命。紅柱石在不定型耐火材料中的應(yīng)用中，它既可以作為骨料使用（如紅柱石），又可以作為基質(zhì)粉料使用（如紅柱石精礦粉）。
2、用于合成莫來石
以紅柱石為原料合成莫來石的方式有兩種：一是將紅柱石直接煅燒，形成中鋁莫來石熟料；二是以紅柱石精礦粉添加鋁礬土、工業(yè)氧化鋁、鋯英石等。在高溫下煅燒形成莫來石或鋯莫來石熟料，此方式對于利用紅柱石選礦廠的大量細(xì)粉精礦具有現(xiàn)實(shí)意義，也是將紅柱石原料深加工的一條途徑。
3、制造定型耐火材料

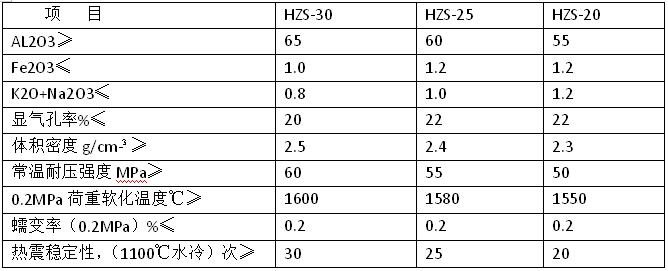

紅柱石煅燒后制成型后的紅柱石磚，可用于熱風(fēng)爐、熱風(fēng)塔等關(guān)鍵部位，也可用于各種輔助性澆注和操作設(shè)備、還可以制作窯爐設(shè)施、高溫鋁硅酸鹽絕緣體、翻砂模面料。使用紅柱石制成的耐火纖維作爐襯，比之耐火土或輕質(zhì)磚爐襯可節(jié)能 30～50%。利用紅柱石耐火磚除可減少燃料消耗，增加穩(wěn)定性外，還可節(jié)約40%以上一般耐火材料的消耗。
