隨著耐火澆注料的廣泛應用，耐火澆注料的生產方法也得到了關注，其實耐火搗打料、耐火噴涂料、耐火修補料和耐火涂料等材料，其生產與耐火澆注料的基本相同。
耐火澆注料的生產工藝流程中，有些原料無需破粉碎，可直接使用。例如，氧化鋁空心球、陶粒、膨脹珍珠巖和工業氧化鋁等。根據生產規模和原料品種及其特性等因素，選擇主要設備：
1.破碎——顎式破碎機有三類，其規格以進料口尺寸表示，主要有250mm×400mm和600 mm×400mm等，生產能力5~20t/h。用于大塊料的粗碎。
粉碎——指耐火原料粗碎后的中碎和細碎，也是制備顆粒料的。其設備為錐式破碎機、輥式破碎機和干碾機。
2.篩分——將粉碎物料按顆粒大小分成不同粒徑的顆粒料。其設備有固定斜篩和電磁振動篩等。前者篩分效率70%左右，后者一般為90%以上。

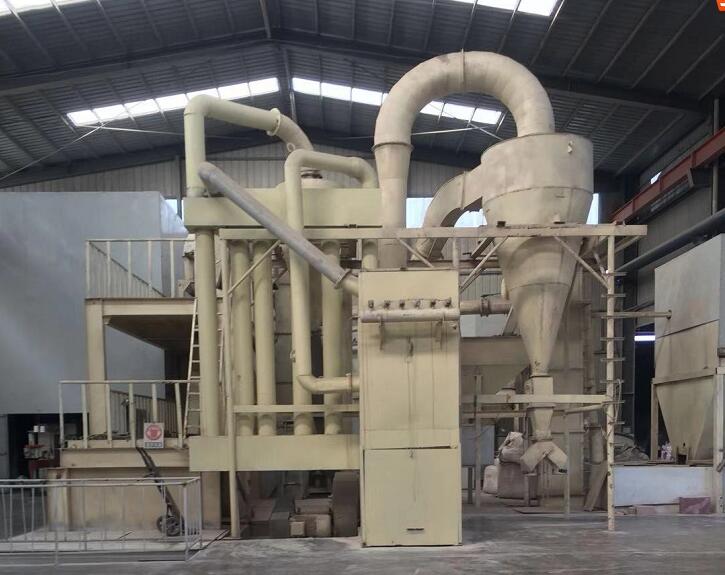

3.細磨——指耐火粉料的制作。其設備有球磨機、管磨機和振動磨機等;
4.預混合——指外加物、外加劑、結合劑和細粉等全部粉料或某幾種粉料的預先混合，故稱之為預混合粉。其設備為雙螺旋錐形攪拌機等。
5.配料秤一般用電子式的，稱量準確;攪拌機則用強制式攪拌機，拌和料可輸進分裝機中再分裝，也可從攪拌機出口處直接分裝成袋;
另外，還有垂直提升機、皮帶輸送機和配料車等設備。耐火澆注料的生產，其耐火骨料和粉料、軟質粘土等原料的制備，與燒成耐火磚的基本相同，不同指出是耐火骨料臨界粒徑大、分級多，因此需用篩分、提升等設備多，儲料倉也多。同時，需配制預混合粉，這是特殊的工序。
在高檔耐火澆注料的生產中，必須用預混合粉。否則，微量的外加劑、超微粉和纖維等外加物，難以混勻，造成其性能不穩定，影響施工和使用。
各種原材料制備完成后，分別裝進料倉中待用。其料倉分為固定式和移動式兩種。不定式料倉是架空的，各種原料通過提升機提升到料倉底部皮帶機上，再分送到各個料倉中。料倉底下有電子秤和配料車，按照耐火澆注料的生產配合比，進行配料。然后，將配好的料投入強制式攪拌機中混合，混合時間約為5min�；旌玫哪突饾沧⒘习韬土希瑥臄嚢铏C出料口放進分裝放進分裝設備中，該設備底部有電子秤，過秤后裝袋或裝箱，最后用封口機封袋口或用膠帶紙封箱口。再將成品運至倉庫，按牌號和品級分別碼放。該生產線系立體作業，廠房高大，設備較多，自動化程度較高，料的質量較穩定;移動式料倉置于車間地坪上，料用提升機和皮帶機輸送到料倉頂部，并分裝到料倉中，也可用吊車裝料。料倉底部安裝有臺秤或電子秤配料，配好的料，用皮帶機或手推車裝入攪拌機的料斗中，然后進行混料，余下工序同前。該生產線水平作業，占地多，設備少，操作靈活，也能保證料的質量。
耐火澆注料的成品，重質料每袋質量一般為30~50kg，輕質料每袋則為20~30kg，其誤差±0.2kg。
在耐火澆注料的生產中,采用水泥或液體結合劑時，可分裝或直接發運到用戶，但必須注明其保 證期和用量;粘土結合和低水泥系列等耐火澆注料，其水泥也是分裝的。若水泥過期，便于更換。如在3個月保存期內使用，也應混裝。
在耐火澆注料的配料之前，應對耐火原料、水泥結合劑和外加物等材料，進行化學分析和物理性能的檢驗;破粉碎后的耐火骨料和細磨后的耐火粉料，應進行化學分析、篩分和細度的檢驗。
耐火澆注料的生產配合比，每當其原料和生產工藝等因素有變動時，必須經過試驗達到技術要求后，方可生產;新品種耐火澆注料的生產，其配合比也應當復驗;在耐火澆注料生產時，應檢驗其顆粒級配，如不符合技術要求時，應及時調整;每批耐火澆注料的成品，應按技術要求，進行性能測定，并出據質保單和施工技術要求，一并發至用戶。
