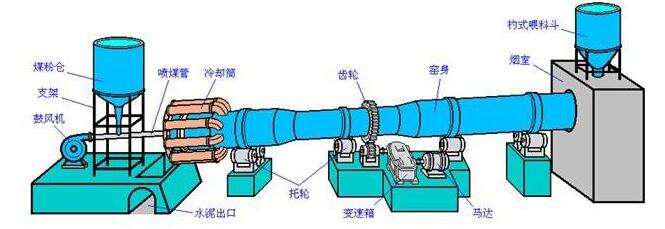

回轉窯耐火磚的主要作用是保護窯筒體不受高溫氣體和高溫物料的損害，保證生產的正常進行。在工業生產中，燒成帶耐火磚的使用壽命很短，往往導致計劃外停窯檢修，是影響水泥窯優質、高產、低耗和年運轉率的關鍵因素。
一：回轉窯耐火磚的侵蝕
無論是濕法窯還是新型干法回轉窯，在熟料煅燒過程中，由于窯內氣體溫度比物料溫度高的多，窯每旋轉一圈，窯襯表面受到周期性的熱沖擊，溫度變化幅度為150~250℃，在窯襯10~20mm表層范圍內產生熱應力。窯襯還承受由于窯的旋轉而產生的磚砌體交替變化的徑向和軸向機械應力，以及煅燒物料的沖刷磨損。由于同時產生硅酸鹽熔體，在高溫環境下很容易與窯襯耐火磚表面相互作用形成初始層，并同時沿耐火磚的空隙滲入到耐火磚的內部，與耐火磚粘結在一起，使耐火磚表層10~20mm范圍內的化學成分和相組成發生變化，降低耐火磚的技術性能。當物料的燒結范圍較窄或者形成短焰急燒產生局部高溫時，會使窯皮表面的最低溫度高于物料液相凝固溫度，窯皮表面層即從固態變為液態而脫落，并且由表及里深入到窯皮的初始后又形成新的窯皮初始層。當這種情況反復出現時，燒成帶窯襯就逐漸由厚變薄，甚至完全脫落，導致局部露出窯筒體而紅窯。實際上燒成帶窯襯損壞情況正是如此，在高溫區域殘磚厚度大體上呈曲率半徑較大的弧線分布，有時弧底就落在窯筒體的內表面。
二：回轉窯耐火磚的保護
抗渣性是指耐火材料抵抗化學侵蝕的能力，在形成窯皮初始層以及當物料黏性大或產生局部高溫促使窯皮脫落情況下，抗渣性就顯得非常重要。
孔隙率及熱導率，對于形成窯皮初始層有著重要的作用，并且在窯皮局部脫落時，孔隙率和熱導率較大的耐火材料有助于窯皮的及時補掛。但同時又有可能表現出極大的破壞作用，使耐火磚剝離的薄層脫落。
耐火磚在其生產過程中，其物理化學變化一般都未達到燒成溫度下的平衡狀態。也有燒成不充分的耐火磚，因而在回轉窯作用中再受到作用時，大多數的耐火磚由于其本身液相的產生及孔隙的填充，發生不可逆的重燒收縮。因此，高溫體積穩定性在選用燒成帶耐火磚時必須予以考慮。
熱表面層狀剝離是回轉窯燒成帶窯襯經受熱震后損壞的主要形式：若同時發生局部窯皮脫落，就會使耐火磚使用壽命大為縮短。
用煤作燃料時，煤的揮發分和灰分騎著決定性的作用，直接影響火焰形狀。揮發分較高而灰分較低的煤粉，可使黑火頭縮短，形成窯熟料溫度高達260℃以上，二次風溫超過900℃，極易燒壞燒嘴，使其變形或燒破出現缺口，產生絮亂的火焰形狀，在其被更換之前就損害了窯襯。煤的揮發分過低、灰分太高（大于28%），大量煤粉的不完全燃燒就會沉降在物料內燃燒并放出大量的熱也會損傷窯皮。
燃料噴嘴結構在生產中往往沒受到足夠的重視，噴嘴形狀和出口尺寸主要影響煤粉同一次風的混合程度與噴出速度，有時為加強風煤的混合，還可在噴嘴內加裝風翅，但要注意旋流鳳旋轉幅度過大會掃傷窯皮。
當鋁率過高，液相粘度大時，窯皮大量垮落，操作上不易控制，對保護窯襯不利，生產實踐中鋁率一般控制在1.3~1.6：當采取高飽和比、高硅率、低液相配料時易產生黏散料沖刷、磨蝕窯皮使窯薄嚴重時損傷窯襯，生產實踐中硅2.5時，飽和比不宜超過0.92，當硅率2.8時，飽和比不宜超過0.90.
生料喂料量的波動對窯襯的危害較大。當窯內來料太多時，就不得不關小窯尾排風量，加大煤粉用量進行逼火強燒，使燒成帶熱負荷迅速增加，使窯襯受到嚴重損害。當窯內來料太少時，煤粉火焰明顯下傾，該區的窯皮在高溫下就會脫落、變薄，撲向較薄的料層，若不及時調整風量和用煤量，極易燒壞窯皮和耐火磚。另外，生料喂料量的波動又會導致窯內熱工制度不穩定、溫度過大，使窯皮脫落或受損。
因此，根據我公司鄭州駒達耐火材料有限公司www.jscctv.cn總結了當出窯熟料溫度高達1260℃以上，二次風溫超過900℃時，極易燒壞噴嘴，使其變形或燒破出現缺口，產生絮亂的火焰形狀，使窯襯極易損壞。熟料三率值一般控制在KH0.91±0.01、硅率2.6±0.1、鋁率控制在1.3~1.6之間，對保護耐火磚使用壽命和提高熟料強度極有益處。
